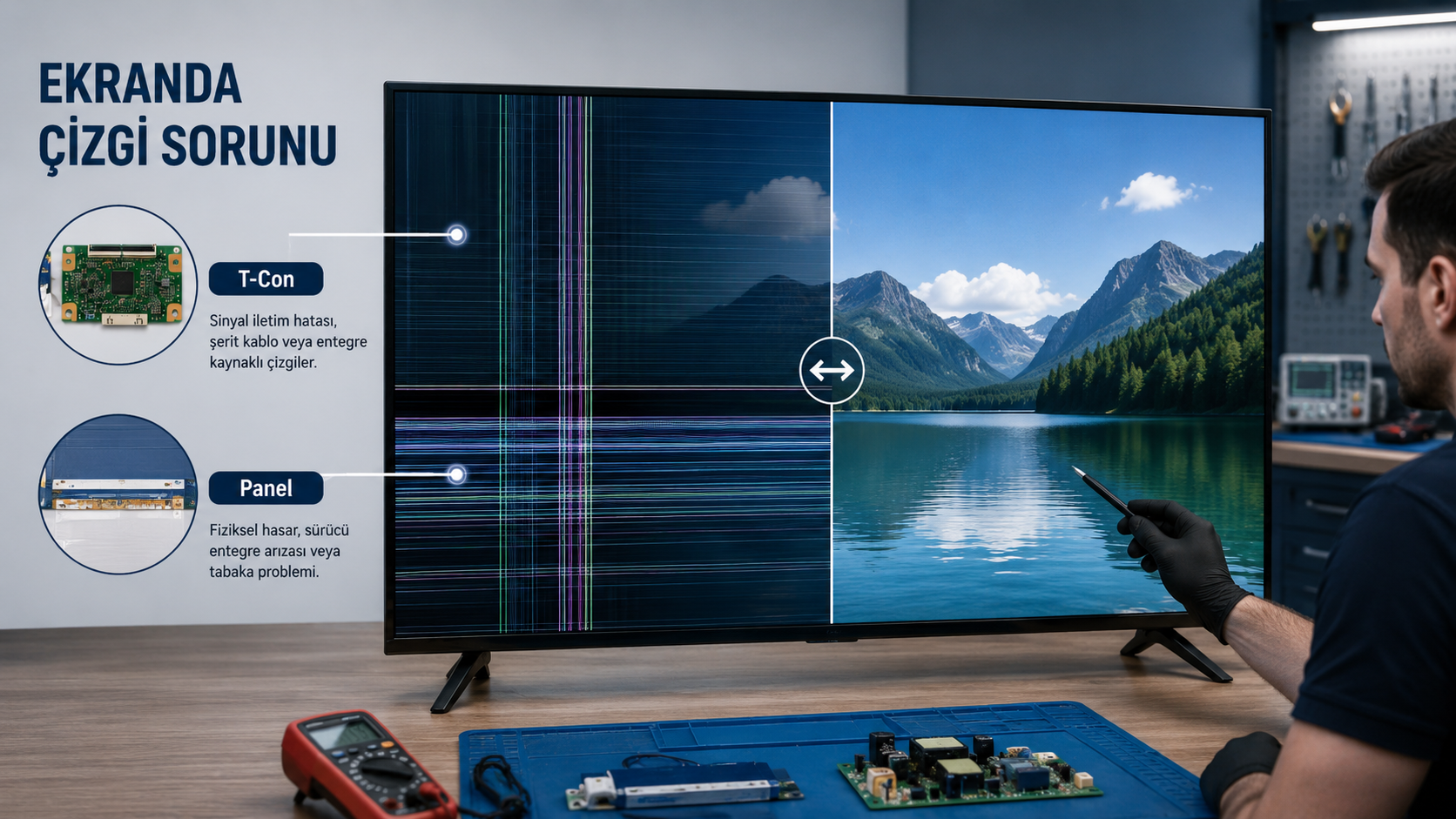

Televizyon Ekranında Çizgi Çıkması Neden Olur?

Kısa Cevap

Televizyon ekranında çizgi çıkması; panel, T-Con kart, COF bağlantısı, panel flex hattı, anakart görüntü çıkışı veya harici kaynak bağlantısı nedeniyle oluşur. Çizgi tüm kanallarda, menüde ve HDMI kaynaklarında görünüyorsa sorun televizyonun kendi görüntü hattında değerlendirilir. Çizgi yalnızca tek kaynakta görünüyorsa HDMI kablosu, uydu alıcısı veya harici cihaz kontrol edilir. Ekrana baskı uygulamak, panel kenarını sıkıştırmak, arka kapağı açmak ve panel bağlantılarına müdahale etmek kullanıcı işlemi değildir.

Televizyon Ekranında Çizgi Çıkması Ne Anlama Gelir?

Televizyon ekranında çizgi çıkması, görüntü bilgisinin panele düzgün aktarılamadığını gösterir. Bu çizgiler dikey, yatay, renkli, siyah, beyaz, ince, kalın, sabit veya aralıklı şekilde görünebilir. Çizginin şekli ve davranışı, arızanın hangi bölümden kaynaklandığını anlamak için önemlidir.

Ekrandaki çizgi her kanalda, televizyon menüsünde ve farklı HDMI girişlerinde görünüyorsa arıza televizyonun iç görüntü hattında incelenir. Bu durumda panel, T-Con kart, COF bağlantısı, panel flex hattı ve anakart görüntü çıkışı birlikte değerlendirilir. Çizgi yalnızca uydu alıcısı, medya kutusu, oyun konsolu veya tek HDMI girişinde görünüyorsa harici bağlantı tarafı kontrol edilir.

Kullanıcıların en sık yaptığı hata, ekrandaki çizgiyi yalnızca panel arızası olarak düşünmektir. Panel arızası önemli bir ihtimaldir; ancak T-Con kart, COF bağlantısı, flex hat ve anakart çıkışı da aynı belirtiyi oluşturur. Bu nedenle çizginin menü ekranında görünüp görünmediği, kaynak değişiminde devam edip etmediği ve darbe ya da sıvı teması sonrası başlayıp başlamadığı net şekilde incelenmelidir.

Bölüm Özeti

Ekranda çizgi çıkması tek başına panel değişimi anlamına gelmez. Panel, T-Con kart, COF bağlantısı, flex hat, anakart çıkışı ve harici kaynak bağlantısı birlikte değerlendirilir. Sonraki bölümde çizgi türlerine göre arıza ayrımı açıklanmaktadır.

Ekrandaki Çizgi Türleri Ne Anlatır?

Televizyon ekranındaki çizginin yönü, rengi, sabitliği ve kaynağa göre değişip değişmediği teknik değerlendirme için belirleyicidir. Dikey çizgiler, yatay çizgiler, renkli bantlar, ekranın yarısında görüntü kaybı ve darbe sonrası oluşan çizgiler farklı kontrol alanlarını işaret eder.

Dikey Çizgi

Dikey çizgi, panelin yukarıdan aşağıya doğru belirli bir veri hattında sorun yaşadığını gösterir. Tek dikey çizgi panel hattı, COF bağlantısı veya flex hat üzerinden incelenir. Birden fazla dikey çizgi varsa panel bağlantıları, T-Con kart ve görüntü aktarım hattı birlikte kontrol edilir.

Dikey çizgi televizyon menüsünde de görünüyorsa sorun harici cihazdan değil, televizyonun iç görüntü sisteminden kaynaklanır. Bu durumda ekran kenarına baskı uygulamak, çizgiyi geçici olarak değiştirse bile arızayı çözmez. Tam tersine panel bağlantı hattında kalıcı hasar oluşturur.

Yatay Çizgi

Yatay çizgi, ekran boyunca soldan sağa uzanan görüntü bozulmasıdır. Bu belirti T-Con kart, panel sürücü hattı, panel bağlantısı veya anakart görüntü çıkışıyla ilişkilidir. Yatay çizgi sabit kaldığında kaynak bağlantısından önce televizyonun kendi görüntü hattı incelenir.

Yatay çizgi yalnızca belirli bir HDMI cihazında görülüyorsa HDMI kablosu, kaynak cihaz ve giriş portu ayrılır. TV menüsünde de aynı çizgi varsa T-Con kart, panel ve anakart çıkışı teknik olarak kontrol edilir.

Renkli Çizgiler

Kırmızı, yeşil, mavi, mor veya çok renkli çizgiler görüntü sinyalinin panelde doğru çözümlenemediğini gösterir. Bu belirti panel sürücü hattı, T-Con kart, flex bağlantı ve anakart görüntü çıkışı üzerinden değerlendirilir.

Renkli çizgiler darbe sonrası ortaya çıktıysa panel hasarı öncelikli incelenir. Darbe yoksa ve çizgiler tüm kaynaklarda görünüyorsa T-Con kart, panel bağlantısı ve görüntü işlem hattı birlikte kontrol edilir.

Ekranın Yarısında Görüntü Kaybı

Ekranın sağ veya sol yarısında görüntü yoksa, görüntü donuksa veya çizgiler sadece ekranın bir bölümünde yoğunlaşıyorsa panel bağlantıları, T-Con kart çıkışları, COF hattı ve flex kablolar kontrol edilir. Bu belirti, panelin belirli bir veri hattında iletişim problemi yaşadığını gösterir.

Bu durumda televizyonun çalıştırılmaya devam edilmesi arızayı büyütür. Özellikle ekran kenarına baskı uygulanması, panel ve COF hattı üzerinde kalıcı hasar oluşturur.

Darbe Sonrası Oluşan Çizgiler

Darbe sonrası ekranda çizgi oluştuysa panel hasarı, COF bağlantısı veya flex hat arızası öncelikli değerlendirilir. Panelde çatlak gözle görünmese bile iç katman hasarı çizgi, renk bozulması veya görüntü kaybı oluşturur.

Darbe sonrası televizyon çalıştırılmaya zorlanmamalıdır. Ekran kenarına basmak, paneli esnetmek veya arka kapağı açmak arızanın büyümesine neden olur.

Sıvı Teması Sonrası Çizgiler

Sıvı teması sonrası oluşan çizgiler panel bağlantısı, T-Con kart, flex hat ve anakart üzerinde kısa devre riski taşır. Bu durumda televizyona elektrik verilmemelidir. Sıvı teması ilerledikçe bağlantı noktalarında oksitlenme, renk bozulması ve görüntü kaybı oluşur.

Sıvı teması olan cihazda kullanıcı işlemi yapılmaz. Cihaz teknik serviste güvenli şekilde açılır, kartlar ve bağlantı hatları kontrol edilir.

Bölüm Özeti

Çizginin dikey, yatay, renkli, tek kaynakta veya tüm ekranda görünmesi arızanın yönünü belirler. Menünün de çizgili görünmesi televizyonun iç görüntü hattını öne çıkarır. Sonraki bölümde panel, T-Con kart ve COF bağlantısı ayrımı açıklanmaktadır.

Panel mi, T-Con Kart mı, COF Bağlantısı mı?

Televizyon ekranında çizgi çıkması çoğu zaman panel arızası olarak düşünülür. Ancak panel, T-Con kart ve COF bağlantısı aynı görüntü aktarım zincirinin parçalarıdır. Bu nedenle arıza kaynağı ölçüm yapılmadan kesinleştirilmez.

Panel Arızası

Panel, görüntünün kullanıcıya ulaştığı ana ekran yapısıdır. Panel arızasında çizgi sabit kalır, kaynak değiştiğinde kaybolmaz ve televizyon menüsünde de görünür. Darbe, sıvı teması, panel bağlantı sorunu, COF hattı hasarı ve iç katman arızası panel kaynaklı belirtiler oluşturur.

Panel arızasında en kritik nokta, yanlış müdahalenin cihazı tamamen kullanılamaz hâle getirmesidir. Panel kenarına baskı yapmak, çizgiyi geçici olarak değiştirse bile sorunu çözmez. Panel bağlantı hattındaki hasarı büyütür.

T-Con Kart Arızası

T-Con kart, anakarttan gelen görüntü bilgisini panele aktaran kontrol kartıdır. T-Con kart arızasında ekranda yatay çizgi, dikey çizgi, renk bozulması, ekranın yarısında görüntü kaybı veya görüntü donması görülür.

T-Con kart arızası panel arızasıyla karıştırılır. Ayrım için T-Con kart beslemesi, panel çıkışları, flex bağlantılar ve anakart görüntü sinyali birlikte kontrol edilir. T-Con kart değişimi yapılmadan önce panel hattının sağlamlığı incelenmelidir.

COF Bağlantısı ve Flex Hat Sorunları

COF bağlantısı, panel üzerindeki görüntü iletim hatlarının hassas bağlantı bölgesidir. Bu bölgede oluşan gevşeme, darbe, sıvı teması veya ısı kaynaklı sorunlar ekranda sabit çizgi oluşturur.

Flex hatlar da görüntü bilgisinin panel bölümlerine aktarılmasını sağlar. Flex bağlantıdaki temassızlık, çizginin belirli bir bölgede yoğunlaşmasına neden olur. Bu bölgelere kullanıcı müdahalesi yapılmamalıdır.

Anakart Görüntü Çıkışı

Anakart, televizyonun görüntü sinyalini işleyen ve T-Con karta gönderen ana elektronik bölümdür. Anakart görüntü çıkışındaki arıza, panel ve T-Con hattı sağlam olsa bile çizgi, bozulma veya görüntü kesilmesi oluşturur.

Anakart arızasında HDMI girişleri, görüntü işlemci hattı, menü görüntüsü ve T-Con bağlantısı birlikte değerlendirilir. Yalnızca çizgiye bakarak panel veya anakart kararı verilmez.

Bölüm Özeti

Panel, T-Con kart, COF bağlantısı, flex hat ve anakart çıkışı birlikte çalışır. Çizgi arızasında kesin karar, kaynak testi, menü testi ve teknik ölçüm sonucunda verilir.

Belirtiye Göre Arıza Ayırma Tablosu

Aşağıdaki tablo, ekranda görülen çizginin teknik olarak hangi kontrol alanına yönlendirdiğini gösterir. Bu tablo kesin parça kararı için değil, doğru servis yönlendirmesi için kullanılmalıdır.

Bölüm Özeti

Çizginin menü ekranında görünmesi televizyonun iç görüntü hattını öne çıkarır. Çizgi yalnızca tek HDMI cihazında görünüyorsa kaynak, kablo ve harici cihaz ayrımı yapılır. Sonraki bölümde servis öncesi güvenli kontroller açıklanmaktadır.

Servis Öncesi Güvenli Kontrol Adımları

Televizyon ekranında çizgi çıkması durumunda kullanıcı tarafından yapılacak kontroller sınırlı olmalıdır. Panel kenarına baskı uygulanmamalı, ekran sıkıştırılmamalı, televizyonun arka kapağı açılmamalı ve flex bağlantılara müdahale edilmemelidir.

İlk kontrol kaynak değişimidir. Çizgi yalnızca uydu alıcısında görünüyorsa farklı HDMI kablosu ve farklı HDMI girişi denenir. Televizyonun kendi menüsünde çizgi görünmüyorsa harici cihaz tarafı kontrol edilir.

İkinci kontrol TV menüsüdür. Menü ekranı açıldığında çizgi menünün üzerinde de görünüyorsa arıza televizyonun iç görüntü hattında değerlendirilir. Menü temizse ve çizgi yalnızca belirli bir kaynakta görünüyorsa HDMI, uydu alıcısı veya medya cihazı ayrılır.

Üçüncü kontrol arızanın başlangıç bilgisidir. Çizgi darbe sonrası mı oluştu, sıvı teması yaşandı mı, cihaz taşındı mı, elektrik kesintisi sonrası mı başladı, yoksa çizgi önce ara sıra görünüp sonra sabit hâle mi geldi? Bu bilgiler servis teşhisinde doğrudan kullanılır.

Dördüncü kontrol ekran davranışıdır. Çizgi sabit kalıyorsa, renk değiştiriyorsa, ekranın yarısını etkiliyorsa veya cihaz ısındıkça artıyorsa bu bilgiler servis kaydına eklenmelidir.

Bölüm Özeti

Kullanıcı kontrolleri kaynak, HDMI kablosu, TV menüsü ve arıza başlangıç bilgisinin kontrolüyle sınırlıdır. Panel bağlantısı, T-Con kart, COF hattı ve anakart müdahalesi teknik servis işlemidir.

Hangi Durumda Teknik Servis Gerekir?

Televizyon ekranındaki çizgi TV menüsünde de görünüyorsa teknik servis gerekir. Çizgi sabit kaldığında, darbe sonrası oluştuğunda, sıvı temasıyla başladığında, ekranın yarısını etkilediğinde veya çizgiler giderek çoğaldığında cihaz teknik kontrol sürecine alınmalıdır.

Panel, T-Con kart ve COF bağlantısı hassas parçalardır. Bu bölgelere yapılan yanlış müdahale paneli tamamen kullanılamaz hâle getirir. Bu nedenle ekran çizgisi arızalarında cihazın kapağı açılmadan önce dış kaynak kontrolleri yapılır; ardından servis ortamında teknik ölçüm gerçekleştirilir.

T-Con kart kontrolünde kart beslemesi, anakarttan gelen görüntü sinyali, panel çıkışları ve flex bağlantılar incelenir. Panel kontrolünde COF hattı, fiziksel hasar, sıvı teması ve görüntü aktarım alanları değerlendirilir. Anakart kontrolünde görüntü işlem hattı ve çıkış sinyali test edilir.

Teknik Servis Gerektiren Durumlar

Bölüm Özeti

Menü ekranında da görünen çizgiler televizyonun kendi görüntü hattını işaret eder. Panel, T-Con kart, COF bağlantısı ve anakart çıkışı ölçüm yapılmadan kesinleştirilmez.

Beylikdüzü, Esenyurt ve Büyükçekmece’de Ekranda Çizgi Arızası Servis Süreci

Beylikdüzü, Esenyurt ve Büyükçekmece bölgelerinde televizyon ekranında çizgi çıkması şikâyeti; panel, T-Con kart, COF bağlantısı, panel flex hattı ve anakart görüntü çıkışı üzerinden değerlendirilir. Servis kaydında çizginin dikey mi yatay mı olduğu, tek çizgi mi çoklu çizgi mi görüldüğü, arızanın darbe veya sıvı teması sonrası başlayıp başlamadığı açık şekilde belirtilmelidir.

Beylikdüzü’nde apartman ve site kullanıcılarında büyük ekran televizyonlarda panel ve T-Con bağlantı arızaları sık değerlendirilir. Esenyurt’ta ev ve iş yeri kullanımında HDMI, kaynak ve anakart görüntü çıkışı ayrımı önem taşır. Büyükçekmece’de büyük ekran ve villa tipi kullanım alanlarında panel sökümü, COF hattı ve taşıma güvenliği daha dikkatli planlanır.

Yerinde ön kontrolde kaynak, HDMI kablosu, TV menüsü ve çizginin davranışı incelenir. Panel bağlantısı, T-Con kart, COF hattı ve anakart görüntü çıkışı testleri teknik servis ortamında yapılır.

Bölüm Özeti

Yerel servis sürecinde çizginin yönü, görünme alanı, kaynak değişimindeki davranışı, darbe ve sıvı teması bilgisi birlikte değerlendirilir. Bu yaklaşım gereksiz panel değişimini önler.

Konuyla İlgili İç Link Yerleşimi

Bu yazı, TV tamir hizmeti ana sayfasını ve görüntü arızalarıyla ilgili destek içerikleri güçlendirecek şekilde iç linklenmelidir. Bağlantılar doğal cümle içinde verilmeli, aynı anchor metin tekrar edilmemelidir.

Panel arızası belirtileri daha detaylı incelenmek istendiğinde panel arızası içerikleri, çizgi oluşumunun fiziksel ekran yapısıyla ilişkisini tamamlar. T-Con kart arızasıyla ilgili destek içerikler ise görüntü aktarım hattındaki teknik ayrımı daha net gösterir.

Bölüm Özeti

İç linkler, kullanıcının aynı görüntü arızası ailesindeki doğru içeriğe ulaşmasını sağlar. Bu yapı TV tamir hizmeti konu otoritesini güçlendirir.

Servis Kaydı İçin Bilgi Alın

Televizyon ekranında çizgi çıkması, panel ve görüntü aktarım hattıyla ilişkili hassas bir arızadır. Ekrana baskı uygulamadan, arka kapağı açmadan ve panel bağlantılarına müdahale etmeden önce güvenli dış kontroller yapılmalıdır. Çizgi menü ekranında da görünüyorsa Beylikdüzü, Esenyurt ve Büyükçekmece bölgelerinde TV tamir servis kaydı oluşturmak için iletişim bölümünden teknik destek alınabilir.

CTA buton metinleri:

Servis Sonrası Kontrol

Televizyon ekranında çizgi çıkması arızasında işlem tamamlandıktan sonra görüntü kararlılığı, renk doğruluğu, parlaklık dengesi, HDMI girişleri, kanal geçişleri, Smart TV fonksiyonları ve uzun süreli görüntü testi yapılmalıdır.

Panel, T-Con kart veya COF hattı işlemi yapılan cihazlarda işlem ve garanti bilgisi kullanıcıya açık şekilde bildirilmelidir. Teslim öncesi testte çizginin tekrar oluşmadığı, farklı kaynaklarda görüntünün kararlı olduğu ve ekranın tamamında renk dengesinin sağlandığı kontrol edilir.

Bölüm Özeti

Servis sonrası kontrol, görüntü arızasının tekrar etmesini önlemek ve yapılan işlemin güvenilirliğini doğrulamak için gereklidir. Görüntü, renk, kaynak ve uzun süreli çalışma testleri teslim öncesi tamamlanmalıdır.

Sonuç

Televizyon ekranında çizgi çıkması, panel değişimi kararı verilmeden önce teknik olarak değerlendirilmesi gereken ciddi bir görüntü arızasıdır. Çizginin dikey, yatay, renkli, sabit veya kaynağa bağlı görünmesi arıza yönünü belirler.

Kullanıcı tarafında yapılacak kontroller HDMI kablosu, kaynak cihaz, TV menüsü ve arızanın başlangıç bilgisinin kontrolüyle sınırlıdır. Ekrana baskı uygulanmamalı, arka kapak açılmamalı ve panel bağlantılarına müdahale edilmemelidir.

Beylikdüzü, Esenyurt ve Büyükçekmece’de ekran çizgisi arızalarında panel, T-Con kart, COF bağlantısı, panel flex hattı ve anakart görüntü çıkışı birlikte değerlendirilir. Doğru teknik ayrım gereksiz panel değişimini önler ve onarım sürecini doğru başlatır.
