Televizyonda Ses Var, Görüntü Yok: LED Bar Arızası ve Kontroller
Televizyondan kanal, uygulama veya menü sesi geldiği hâlde ekran karanlık kalıyorsa görüntü sistemi ile arka aydınlatma hattı ayrı ayrı kontrol edilmelidir. Ekrana yakından ışık tutulduğunda logo, menü veya yayın görüntüsünün silik biçimde seçilmesi, görüntü verisinin oluştuğunu ancak ekran aydınlatmasının çalışmadığını gösterir.
Ses var, görüntü yok belirtisi tek başına LED bar arızası teşhisi değildir. LED sürücü devresi, güç kartı, T-Con kartı, anakart görüntü çıkışı ve panel bağlantıları da aynı arıza belirtisini oluşturur. Arızalı bölüm; ekranın açılış tepkisi, ışık testi, voltaj ölçümü ve görüntü sinyali kontrolüyle belirlenir.
Beylikdüzü TV LED bar değişimi sürecinde televizyonun marka ve tam model kodu, ekran ölçüsü, panel etiketi ve arızanın başlangıç şekli kayıt altına alınır. LED bar testi, sürücü çıkışı ölçümü ve güç kartı kontrolü tamamlandıktan sonra işlem kapsamı belirlenir. Panel sökümü ve iç devre ölçümleri kullanıcı müdahalesine uygun değildir. Uygulanan servis işlemleri televizyon tamiri sayfasında ayrıntılı olarak açıklanmaktadır.
Televizyonda Ses Var, Görüntü Yok Ne Anlama Gelir?
Bu arızada televizyon tamamen çalışmaz durumda değildir. Cihaz açılır, kanal veya uygulama sesi duyulur ve kumanda komutlarına yanıt verir; ancak görüntü ekranda görünmez.
Ses ve görüntü sistemleri farklı devreler üzerinden çalışır. Sesin gelmesi; panelin, LED barların, T-Con kartının veya anakart görüntü çıkışının sağlam olduğunu kanıtlamaz. Kesin teşhis için ekranın verdiği tepki, arka aydınlatma durumu, görüntü sinyali ve besleme değerleri birlikte incelenir.
Ekran tamamen siyah görünmesine rağmen ışık testinde menü, logo veya yayın görüntüsü seçiliyorsa görüntü verisi panele ulaşır; LED arka aydınlatma ise görevini yerine getirmez. Teknik kontrolde şu bölümler incelenir:
-
LED barlar
-
LED sürücü devresi
-
Güç kartının LED çıkışı
-
LED bağlantı soketleri
-
Arka aydınlatma besleme hattı
Televizyon açılırken ekranın bir an parlayıp ardından kararması, LED dizilerinden birinin gerekli çalışma değerini karşılamadığını veya sürücü koruma devresinin arka aydınlatmayı kapattığını gösterir. Bu durumda LED takımı, sürücü çıkışı ve güç kartı birlikte ölçülür.
Ekran aydınlık veya gri görünmesine rağmen menü ve görüntü oluşmuyorsa arıza arka aydınlatma hattından ayrılır. Bu durumda T-Con kartı, LVDS hattı, anakart görüntü çıkışı, panel bağlantıları ve panel sürücüleri kontrol edilir.
Sorun yalnızca uydu alıcısı, oyun konsolu, medya oynatıcı veya bilgisayar bağlandığında görülüyorsa televizyonun kendi menüsü açılarak ekran sistemi kontrol edilir. Menü görüntüleniyor fakat haricî cihazdan görüntü alınamıyorsa farklı HDMI kablosu, giriş portu ve kaynak cihaz denenir. Bu ayrımın teknik adımları TV HDMI girişi çalışmıyor rehberinde açıklanmaktadır.
Ses Var, Görüntü Yok Arızası Kesin LED Bar Arızası mıdır?
Hayır. LED bar arızası bu belirtinin temel nedenlerinden biridir; ancak tek nedeni değildir. Parça değişimi kararı verilmeden önce arka aydınlatma, görüntü aktarımı ve panel bağlantıları birbirinden ayrılmalıdır.
|
Ekrandaki belirti |
Öncelikli kontrol alanı |
Teknik ayrım |
|
Işık testinde silik görüntü görülüyor |
LED bar, sürücü devresi ve güç kartı |
Görüntü verisi oluşuyor, arka aydınlatma çalışmıyor |
|
Logo kısa süre görünüp ekran kararıyor |
LED dizileri ve sürücü koruması |
Aydınlatma açılıyor, ardından korumaya geçerek kapanıyor |
|
Ekran aydınlık fakat görüntü yok |
T-Con, LVDS ve panel bağlantıları |
Aydınlatma çalışıyor, görüntü hattı inceleniyor |
|
Ekranın bir bölümü karanlık |
LED dizileri ve ışık dağıtım katmanları |
Bölgesel aydınlatma kaybı bulunuyor |
|
Yalnızca HDMI kaynağında görüntü yok |
HDMI kablosu, giriş portu ve kaynak cihaz |
Televizyonun kendi menüsü kontrol ediliyor |
|
Darbe sonrasında ekran karardı |
Panel, flex ve COF bağlantıları |
Fiziksel panel hasarı inceleniyor |
|
Sıvı temasından sonra görüntü kayboldu |
Panel ve elektronik kartlar |
Cihaza yeniden elektrik verilmeden teknik inceleme başlatılıyor |
Bu belirtiler teknik kontrolün hangi bölümden başlayacağını gösterir. Kesin teşhis; LED test cihazı, multimetre, görüntü sinyali kontrolü ve panel incelemesi tamamlandıktan sonra konur.
Darbe veya sıvı teması geçmişi bulunan televizyonlarda doğrudan LED bar değişimine geçilmez. Önce panel camı, flex bağlantıları, COF hatları, T-Con kartı ve anakart kontrol edilir. Fiziksel panel hasarı bulunan cihazda LED takımının değiştirilmesi görüntü sorununu çözmez.
LED Bar Nedir ve Televizyonda Ne İşe Yarar?
LED televizyonlarda görüntü LCD panel tarafından oluşturulur. Görüntünün izlenebilmesi için panelin arkasındaki LED barlar ekranı aydınlatır. LED barlar çalışmadığında görüntü verisi panel üzerinde oluşmaya devam eder; ancak ekran karanlık kaldığı için görüntü izlenemez.
Arka aydınlatma sistemi şu bileşenlerden oluşur:
-
LED barlar
-
LED sürücü devresi
-
Güç kartı çıkışı
-
Bağlantı soketleri ve kablolar
-
Reflektör yüzeyi
-
Difüzör tabakaları
-
LED lensleri
LED barlar ışığı üretir. Lensler ve difüzör katmanları ise bu ışığı ekran yüzeyine dengeli biçimde dağıtır. Sistemdeki arıza türüne göre farklı görüntü belirtileri ortaya çıkar:
-
LED takımının tamamen devre dışı kalması ekranı karartır.
-
Tek bir dizinin çalışmaması ekranın bir bölümünü karanlık bırakır.
-
LED lensinin yerinden ayrılması parlak daire veya beyaz leke oluşturur.
-
Difüzör katmanının yerleşim hatası ışık dağılımını bozar.
-
Yüksek sürücü akımı LED takımının fazla ısınmasına neden olur.
-
Soket temassızlığı görüntünün gidip gelmesine yol açar.
Yeni LED takımının takılması işlemi tek başına yeterli değildir. Güç kartının LED çıkışı ve sürücü çalışma değeri ölçülmeden tamamlanan onarım, yeni takımın gereğinden yüksek elektriksel yük altında çalışmasına neden olur.
Her Televizyonda LED Bar Bulunur mu?
Hayır. Arka aydınlatma yapısı televizyonun panel teknolojisine göre değişir.
LED televizyonlarda görüntüyü görünür hâle getiren LED arka aydınlatma sistemi bulunur. QLED televizyonlar da LED temelli aydınlatma kullanır; buna ek olarak renk üretimini geliştiren özel bir katman içerir. Bu nedenle QLED cihazlarda aydınlatma sistemi, panel katmanı, T-Con kartı ve anakart görüntü hattı birlikte değerlendirilir.
OLED televizyonlarda bağımsız arka aydınlatma LED barı bulunmaz. OLED panelde her piksel kendi ışığını üretir. Bu nedenle OLED televizyondaki karanlık ekran arızası LED bar değişimi kapsamında değerlendirilmez. OLED cihazlarda panel piksel yapısı, panel beslemesi, güç hattı ve anakart görüntü çıkışı incelenir.
Panel yapılarının arıza belirtilerine etkisi OLED, QLED ve LED TV arızaları arasındaki farklar içeriğinde ayrıntılı biçimde açıklanmaktadır.
LED Bar Arızasının Belirtileri Nelerdir?
LED bar arızası yalnızca ekranın tamamen karanlık kalmasıyla ortaya çıkmaz. Arka aydınlatma sistemindeki yıpranma farklı görüntü belirtileri oluşturur.
Başlıca LED bar arızası belirtileri şunlardır:
-
Ses devam ederken ekranın tamamen karanlık kalması
-
Ekrana ışık tutulduğunda silik görüntü görülmesi
-
Televizyon logosunun kısa süre görünüp kaybolması
-
Ekranın sağ, sol, alt veya üst bölümünün karanlık kalması
-
Görüntü parlaklığının belirgin biçimde düşmesi
-
Beyaz görüntülerde mavi veya mor ton oluşması
-
Televizyon açıldığında ekranın anlık parlayıp sönmesi
-
Görüntünün aralıklı olarak gidip gelmesi
-
Cihaz ısındıktan sonra ekranın kararması
-
Ekranın belirli bölgelerinde ışık farkı oluşması
Beyaz veya açık renkli görüntülerin mavi ya da mor görünmesi, LED’lerin fosfor katmanındaki yıpranmayı gösterir. Bu renk değişimi televizyonun görüntü ayarlarıyla düzelmiyorsa LED takımı test edilir.
Ekranın yalnızca bir tarafının karanlık kalması, ilgili LED dizisinin çalışmadığını veya ışık dağıtım katmanlarında yerleşim sorunu bulunduğunu gösterir. Teknik incelemede LED dizileri, lensler, reflektör ve difüzör katmanları birlikte kontrol edilir.
Bu belirtilerin hiçbiri yalnızca gözleme dayanarak parça değişimi kararı verdirmez. LED test cihazıyla yapılan kontrol, sürücü çıkışı ölçümü ve panel incelemesi birlikte tamamlanmalıdır.
TV LED Bar Neden Arızalanır?
LED barlar çalışma sırasında ısı üretir. Televizyonun uzun süre yüksek arka aydınlatma seviyesinde çalışması, kasa içerisindeki sıcaklığı ve LED dizileri üzerindeki elektriksel yükü artırır. Zaman içinde LED’lerin ışık gücü azalır, renk dengesi bozulur veya dizideki bir LED devre dışı kalır.
LED bar arızasının başlıca nedenleri şunlardır:
-
Arka aydınlatmanın sürekli en yüksek seviyede kullanılması
-
Televizyonun uzun saatler kesintisiz çalıştırılması
-
LED dizilerinin kullanım ömrünü tamamlaması
-
LED sürücü devresinin yüksek akım üretmesi
-
Kasa içerisindeki hava dolaşımının yetersiz kalması
-
Havalandırma kanallarında yoğun toz birikmesi
-
Daha önce yalnızca tek LED’e müdahale edilmesi
-
Panel koduyla uyumsuz LED takımının kullanılması
-
Düşük kaliteli LED bar takılması
-
LED lenslerinin yerinden ayrılması
-
Güç kartında voltaj düzensizliği bulunması
-
Soket ve bağlantı noktalarında ısınma oluşması
LED’ler seri gruplar hâlinde çalışır. Dizideki bir LED görevini yerine getirmediğinde sürücü devresi korumaya geçerek arka aydınlatmayı kapatır. Bu durumda televizyon açılır, ses verir ve kumandadan komut alır; ekran ise karanlık kalır.
Ekran parlaklığındaki her düşüş donanım arızasını göstermez. Enerji tasarrufu, ortam ışığı sensörü, otomatik parlaklık ve görüntü optimizasyonu ayarları da ekran ışığını azaltır. Teknik incelemeden önce görüntü modu, enerji tasarrufu ve ortam ışığı ayarları kontrol edilmelidir.
Televizyonda Ses Var, Görüntü Yoksa Hangi Kontroller Yapılmalıdır?
Televizyonun arka kapağı açılmadan önce güç bağlantısı, görüntü kaynağı, haricî cihazlar ve ekran ayarları kontrol edilmelidir. Bu adımlar, bağlantı sorununu cihaz içindeki elektronik arızadan ayırır.
Güvenli kullanıcı kontrolleri şu sırayla uygulanmalıdır:
-
Televizyon kumandadan kapatılır ve fişi prizden çekilir.
-
HDMI, USB, uydu alıcısı, oyun konsolu ve medya oynatıcı bağlantıları çıkarılır.
-
Cihaz beş dakika enerjisiz bırakılır.
-
Televizyon doğrudan duvar prizine bağlanarak açılır.
-
Kumandadan menü veya ses ayarı ekranı çağrılır.
-
Kaynak seçimi TV, HDMI ve AV girişleri arasında kontrol edilir.
-
Enerji tasarrufu, ortam ışığı sensörü ve otomatik parlaklık ayarları incelenir.
-
Karanlık ortamda ışık testi uygulanır.
Televizyonun kendi menüsü görüntüleniyor fakat bağlı cihazdan yayın gelmiyorsa ekran sistemi çalışır. Bu durumda HDMI kablosu, giriş portu, kaynak seçimi ve haricî cihaz kontrol edilir.
Menü görüntülenmiyor, ses devam ediyor ve ekran karanlık kalıyorsa ışık testiyle arka aydınlatma sisteminin durumu değerlendirilir. Bu test sırasında televizyonun arka kapağı açılmamalı ve ekran yüzeyine baskı uygulanmamalıdır.
Televizyonda Işık Testi Nasıl Yapılır?
Işık testi, görüntü verisinin panel üzerinde oluşup oluşmadığını anlamak için kullanılan güvenli bir ön kontroldür.
Test şu şekilde uygulanır:
-
Oda ışığı azaltılır.
-
Televizyon açılır ve sesin geldiği doğrulanır.
-
Kumandadan menü tuşuna basılır.
-
Telefon feneri veya düşük güçlü bir el feneri ekrana yaklaştırılır.
-
Işık ekrana dik değil, düşük açıyla tutulur.
-
Menü, kanal logosu, yazı veya hareketli görüntü aranır.
Ekranda silik görüntü seçiliyorsa panel görüntü verisini üretir; arka aydınlatma sistemi ise çalışmaz. Bu sonuç LED barların, LED sürücü devresinin, güç kartı çıkışının ve bağlantı hattının kontrol edilmesi gerektiğini gösterir.
Işık testinde görüntü görülmemesi panelin kesin olarak arızalı olduğunu kanıtlamaz. T-Con kartı, anakart görüntü çıkışı, LVDS hattı ve panel beslemesi ölçülmeden parça kararı verilmez.
Test sırasında ekranın belirli bölgelerinde parlak halka, beyaz daire veya bulut görünümü fark edilirse LED lensleri ve ışık dağıtım katmanları incelenir. Bu görüntü belirtisinin teknik ayrımı TV ekranında beyaz leke rehberinde açıklanmaktadır.
Hangi Durumlarda Televizyon Tekrar Açılmamalıdır?
Ses var, görüntü yok arızasında televizyonu art arda açıp kapatmak arızanın kaynağını düzeltmez. LED sürücü devresinin sürekli korumaya girip çıkması, güç kartı ve LED dizileri üzerindeki elektriksel yükü artırır.
Aşağıdaki belirtilerden biri varsa cihaz kapatılmalı, fişi çekilmeli ve yeniden çalıştırılmamalıdır:
-
Televizyondan yanık kokusu gelmesi
-
Kasa içerisinden çıtırtı veya ark sesi duyulması
-
Fiş, priz veya güç kablosunda ısınma bulunması
-
Ekranın darbe sonrasında kararması
-
Televizyona sıvı temas etmesi
-
Ekran açılırken güçlü biçimde yanıp sönmesi
-
Cihazın sürekli açılıp kapanma döngüsüne girmesi
-
Kasa içerisinde erime veya kararma görülmesi
-
Televizyonun çalışırken sigorta attırması
Sıvı temasında cihazın çalışıp çalışmadığını görmek için yeniden enerji verilmemelidir. Sıvı; panel bağlantıları, T-Con kartı, anakart ve güç kartı üzerinde kısa devre oluşturur. Yeniden enerji verilmesi sınırlı hasarı daha geniş bir elektronik arızaya dönüştürür.
Darbe sonrasında görüntü kaybolduysa ekran yüzeyinde çatlak görünmemesi panelin sağlam olduğunu göstermez. Panelin iç katmanları, COF bağlantıları ve flex hatları fiziksel hasar açısından incelenmelidir.
LED Bar Arızası Nasıl Tespit Edilir?
LED bar arızası yalnızca gözle görülen belirtiye göre belirlenmez. Teknik tespitte arka aydınlatma sistemi, görüntü hattı ve güç beslemesi birlikte kontrol edilir.
İnceleme sırası şu şekilde ilerler:
-
Televizyonun açılış ve ses tepkisi kontrol edilir.
-
Işık testi uygulanır.
-
Güç kartının LED çıkış voltajı ölçülür.
-
LED sürücü devresinin korumaya geçip geçmediği incelenir.
-
LED bağlantı soketleri ve kablo hattı kontrol edilir.
-
LED dizileri test cihazıyla ayrı ayrı ölçülür.
-
Panel kodu ve LED takımının parça uyumu doğrulanır.
-
Lens, reflektör ve difüzör katmanları incelenir.
LED test cihazında dizilerden birinin farklı voltaj değeri göstermesi, geç yanması veya hiç çalışmaması LED takımındaki elektriksel bozulmayı ortaya çıkarır. Sürücü çıkışı bulunmasına rağmen LED dizileri yanmıyorsa arıza LED takımında aranır.
LED barlar sağlam olduğu hâlde sürücü çıkışı oluşmuyorsa güç kartı ve LED sürücü devresi incelenir. Arka aydınlatma çalışmasına rağmen görüntü oluşmuyorsa teknik kontrol T-Con, anakart, LVDS ve panel hattına yönlendirilir.
Bu ölçümler tamamlanmadan LED bar, güç kartı veya T-Con değişimine karar verilmesi gereksiz parça maliyeti oluşturur.

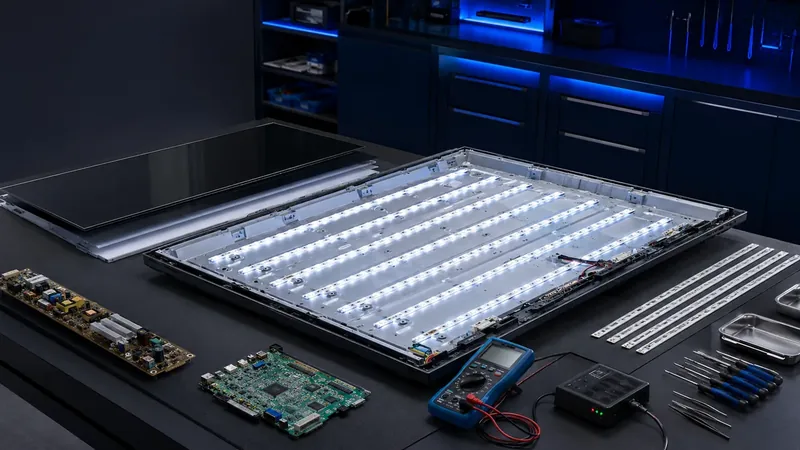

TV LED Bar Değişimi Nasıl Yapılır?
LED barlar panelin arkasında bulunduğu için değişim işlemi televizyonun yalnızca arka kapağının açılmasıyla tamamlanmaz. Panel, çerçeve, optik katmanlar ve reflektör yüzeyi kontrollü sırayla ayrılmalıdır.
LED bar değişimi şu aşamalardan oluşur:
-
Televizyonun marka, model ve panel kodu kaydedilir.
-
Arıza belirtisi tekrar oluşturularak ön test yapılır.
-
LED sürücü çıkışı ve güç kartı ölçülür.
-
Televizyonun arka kapağı ve iç bağlantıları sökülür.
-
Panel çerçevesi zarar verilmeden ayrılır.
-
LCD panel güvenli yüzeye alınır.
-
Difüzör ve optik tabakaların dizilim sırası kaydedilir.
-
Eski LED takımı test edilerek arızalı diziler belirlenir.
-
Panel koduyla uyumlu yeni LED takımı yerleştirilir.
-
Lens, reflektör ve ışık dağıtım yüzeyleri kontrol edilir.
-
Panel katmanları aynı sıra ve yönde yeniden toplanır.
-
Sürücü çıkışı, parlaklık dağılımı ve çalışma kararlılığı test edilir.
Panel sökümü sırasında ekran yüzeyinin eğilmesi, tek noktadan kaldırılması veya kenar bağlantılarına baskı uygulanması paneli kullanılmaz hâle getirir. Difüzör tabakalarının sırası veya yönü değiştirilirse ekranda gölgelenme, ışık çizgisi ve parlaklık farkı oluşur.
Tek LED mi, Tam LED Takımı mı Değiştirilmelidir?
LED bar arızası doğrulandığında aynı panelde birlikte çalışan LED dizilerinin tamamı değiştirilmelidir. Tek bir LED’in değiştirilmesi, yalnızca arızalı noktayı geçici olarak devreye alır; aynı süre çalışan diğer LED’lerdeki termal ve elektriksel yıpranmayı ortadan kaldırmaz.
Eski ve yeni LED’lerin aynı dizide birlikte kullanılması şu sorunlara yol açar:
-
LED’ler arasında parlaklık farkı
-
Ekranda bölgesel ışık dengesizliği
-
Eski LED’lerin kısa sürede yeniden arızalanması
-
Sürücü devresinin dengesiz yük altında çalışması
-
Renk sıcaklığı farklılığı
-
Tekrar panel sökümü gerektiren aynı arıza
Tam takım değişiminde LED barların panel kodu, voltaj değeri, fiziksel uzunluğu, bağlantı yapısı, lens konumu ve ışık gücü mevcut sistemle eşleşmelidir. Yalnızca ekran ölçüsüne bakılarak parça seçilmez. Aynı marka ve ekran ölçüsündeki televizyonlarda farklı panel ve LED takımları kullanılır.
LED Bar Değişimi Neden Atölyede Yapılmalıdır?
LED bar değişimi; geniş çalışma yüzeyi, panel kaldırma ekipmanı, LED test cihazı, ölçüm cihazları ve kontrollü bir ortam gerektirir. Evde yapılan panel sökümü; panel kırığı, katman karışması, toz girişi ve bağlantı hasarı riskini artırır.
Atölye ortamında şu koşullar sağlanır:
-
Panelin düz ve temiz yüzeyde sökülmesi
-
Ekran ölçüsüne uygun kaldırma ekipmanının kullanılması
-
Optik tabakaların sırasının korunması
-
Toz ve parmak izi kontrolü
-
LED dizilerinin ayrı ayrı test edilmesi
-
Güç kartı ve sürücü çıkışının ölçülmesi
-
Panel toplanmadan önce aydınlatma kontrolü
-
Uzun süreli çalışma ve ısınma testi
Yerinde kontrolde priz, güç kablosu, görüntü kaynağı, HDMI bağlantısı, haricî cihaz ve ışık testi uygulanır. Panel sökümü, LED değişimi, güç kartı ölçümü ve T-Con incelemesi atölyede gerçekleştirilir. Hangi işlemlerin cihazın bulunduğu yerde, hangilerinin kontrollü ortamda yapılması gerektiği televizyon yerinde mi atölyede mi tamir edilir içeriğinde ayrıntılı olarak açıklanmaktadır.
TV LED Bar Değişim Fiyatı Neye Göre Belirlenir?
LED bar değişimi için tüm televizyonlarda geçerli tek bir ücret bulunmaz. İşlem kapsamı cihaz incelendikten ve panel kodu doğrulandıktan sonra belirlenir.
Fiyatı etkileyen temel unsurlar şunlardır:
|
Fiyatı etkileyen unsur |
İşlem kapsamına etkisi |
|
Ekran ölçüsü |
Büyük paneller daha geniş çalışma alanı ve söküm ekipmanı gerektirir |
|
Panel yapısı |
Direct LED, Edge LED ve farklı katman düzenleri ayrı işlem yöntemi gerektirir |
|
LED takımının türü |
Bar sayısı, voltaj değeri, lens dizilimi ve bağlantı yapısı değişir |
|
Panel kodu |
Uyumlu parçanın kesin olarak belirlenmesini sağlar |
|
Parça temini |
Modele özel takımın bulunabilirliği işlem planını etkiler |
|
Önceki müdahale |
Eksik vida, kırık tırnak, yanlış LED ve katman hatası ek kontrol gerektirir |
|
Güç kartı durumu |
Sürücü devresindeki arıza LED değişimine ek işlem oluşturur |
|
Panel hasarı |
Çatlak, COF hasarı ve sıvı teması işlem kararını değiştirir |
|
Test süreci |
Sürücü, ışık dağılımı, renk ve uzun çalışma kontrollerini kapsar |
Yalnızca “ses var, görüntü yok” belirtisi üzerinden fiyat belirlenmez. Aynı belirti LED bar, sürücü devresi, güç kartı, T-Con, anakart veya panel bağlantısından kaynaklanır. Televizyon servis ücretlerini belirleyen diğer teknik unsurlar TV tamir ücreti içeriğinde açıklanmaktadır.
LED Bar Değişiminden Sonra Hangi Testler Yapılır?
Yeni LED takımının ekranda ışık oluşturması işlemin tamamlandığını göstermez. Teslim öncesinde elektriksel değerler, görüntü dağılımı ve uzun süreli çalışma davranışı kontrol edilmelidir.
Uygulanması gereken testler şunlardır:
-
LED sürücü voltajı ve çalışma akımı ölçümü
-
Açılışta anlık parlayıp sönme kontrolü
-
Beyaz ekranda ışık homojenliği testi
-
Siyah ekranda ışık sızması kontrolü
-
Mavi ve mor renk kayması testi
-
Ekranın köşe ve kenarlarında kararma kontrolü
-
Lens ve difüzör kaynaklı parlak nokta incelemesi
-
Düşük ve yüksek parlaklık seviyelerinde çalışma testi
-
Cihaz ısındıktan sonra görüntü kararlılığı kontrolü
-
HDMI, kanal, ses ve kumanda fonksiyonlarının denenmesi
-
Açılış, kapanış ve bekleme modu kontrolü
Sürücü akımının üretici çalışma değerinin üzerinde bulunması yeni LED takımının fazla ısınmasına ve erken yıpranmasına yol açar. Bu nedenle sürücü çıkışı ölçülmeden yapılan LED değişimi eksik işlemdir.
Işık dağılımında çizgi, gölge veya parlak bölge görülüyorsa panel katmanlarının yerleşimi yeniden kontrol edilir. Televizyon, görüntü homojenliği ve uzun süreli çalışma testi tamamlanmadan teslim edilmemelidir.
Yeni LED Barların Ömrü Nasıl Korunur?
LED takımının kullanım süresi; parça kalitesi, sürücü değeri, çalışma sıcaklığı, parlaklık ayarı ve günlük kullanım süresiyle doğrudan ilişkilidir.
Arka aydınlatma sistemini korumak için şu kullanım kuralları uygulanmalıdır:
-
Arka aydınlatma sürekli maksimum seviyede tutulmamalıdır.
-
Televizyonun havalandırma kanalları kapatılmamalıdır.
-
Cihaz kalorifer, soba ve doğrudan güneş ışığından uzak tutulmalıdır.
-
Televizyon duvara sıfır boşlukla yerleştirilmemelidir.
-
Kasa içerisindeki ısıyı artıran yoğun toz birikimi engellenmelidir.
-
Kullanılmayan televizyon uzun süre açık bırakılmamalıdır.
-
Görüntü ayarlarında aşırı parlak “canlı” mod sürekli kullanılmamalıdır.
-
Voltaj dalgalanması bulunan elektrik hattı kontrol edilmelidir.
-
Ekran kararmaya başladığında cihaz art arda açılıp kapatılmamalıdır.
Parlaklığın azaltılması görüntünün tamamen karanlık kullanılması anlamına gelmez. Amaç, arka aydınlatmayı sürekli en yüksek elektriksel yük altında çalıştırmamaktır. Görüntü modu, odanın ışık koşullarına göre dengeli seviyede ayarlanmalıdır.
Beylikdüzü TV LED Bar Değişimi Süreci Nasıl İlerler?
Servis kaydı sırasında televizyonun markası, tam model kodu, ekran ölçüsü, arızanın ne zaman başladığı ve sesin devam edip etmediği alınır. Ekranın açılış anını ve kararma şeklini gösteren kısa video ön değerlendirmeyi destekler.
Cihaz incelemesinde önce ışık testi, güç davranışı ve dış bağlantılar kontrol edilir. LED bar veya iç elektronik sistem incelemesi gerekiyorsa televizyon panel güvenliği sağlanarak atölyeye alınır.
Atölye süreci şu sırayla yürütülür:
-
Arıza belirtisi yeniden gözlemlenir.
-
Güç kartı ve LED sürücü çıkışı ölçülür.
-
Panel kodu üzerinden uyumlu parça belirlenir.
-
İşlem kapsamı ve ücret kullanıcıya bildirilir.
-
Kullanıcı onayından sonra panel sökümü gerçekleştirilir.
-
Uyumlu tam LED takımı değiştirilir.
-
Sürücü ve ışık dağılımı testleri uygulanır.
-
Televizyon uzun süreli çalışma testine alınır.
-
Teslim sırasında yapılan işlem ve kullanım önerileri açıklanır.
Bu süreç, arızanın yalnızca görünen parçasını değil, LED takımının bozulmasına neden olan sürücü ve güç koşullarını da kontrol altına alır.
Hangi Durumlarda Servis Kaydı Oluşturulmalıdır?
Kullanıcı tarafından uygulanabilen priz, kaynak seçimi, HDMI bağlantısı, haricî cihaz ve ışık testi kontrollerinden sonra ekran karanlık kalıyorsa teknik servis incelemesi gerekir.
Aşağıdaki belirtiler servis kaydı oluşturulmasını gerektirir:
-
Ses geldiği hâlde ekranın tamamen karanlık kalması
-
Işık testinde menü veya yayın görüntüsünün silik biçimde görülmesi
-
Televizyon logosunun kısa süre görünüp ekranın kararması
-
Görüntünün cihaz ısındıktan sonra kaybolması
-
Ekranın bir bölümünün diğer bölümlere göre karanlık kalması
-
Beyaz görüntülerde mavi veya mor ton oluşması
-
Ekranın açılışta parlayıp hemen sönmesi
-
Arka aydınlatmanın aralıklı çalışması
-
Darbe veya sıvı teması sonrasında görüntünün kaybolması
-
Televizyondan yanık kokusu, çıtırtı veya ark sesi gelmesi
Yanık kokusu, sıvı teması, darbe, sigorta attırma veya güç kablosunda ısınma bulunuyorsa televizyon kapatılmalı ve fişi prizden çekilmelidir. Cihazın çalışıp çalışmadığını kontrol etmek amacıyla yeniden enerji verilmemelidir.
Servis Kaydı Sırasında Hangi Bilgiler Paylaşılmalıdır?
Doğru model ve parça hazırlığı için servis talebi sırasında şu bilgiler paylaşılmalıdır:
-
Televizyonun markası
-
Cihazın tam model kodu
-
Ekran ölçüsü
-
Sesin devam edip etmediği
-
Ekranın tamamen mi yoksa bölgesel mi karardığı
-
Görüntünün açılışta kısa süre görünüp görünmediği
-
Işık testinde silik görüntü görülüp görülmediği
-
Arızanın ne zaman başladığı
-
Cihazın daha önce tamir edilip edilmediği
-
Darbe, sıvı teması veya voltaj sorunu yaşanıp yaşanmadığı
-
Televizyonun bulunduğu mahalle ve açık adres
Model kodu, televizyonun arka bölümündeki ürün etiketinde yer alır. Yalnızca marka ve ekran ölçüsü parça tespiti için yeterli değildir. Aynı marka, seri ve ekran ölçüsündeki televizyonlarda farklı panel kodları ve LED takımları kullanılır.
Ekranın açılış anını ve kararma biçimini gösteren kısa video da ön değerlendirmeyi destekler. Video, kesin teşhis yerine arızanın doğru kontrol hattına yönlendirilmesi amacıyla kullanılır.
Beylikdüzü, Esenyurt ve Büyükçekmece’de LED Bar Servis Süreci
Beylikdüzü Elektronik; LED bar, güç kartı, T-Con kartı, anakart görüntü çıkışı ve panel bağlantısı kontrollerini televizyonun verdiği belirtiye göre planlar.
Beylikdüzü teknik servis, Esenyurt teknik servis ve Büyükçekmece teknik servis taleplerinde önce cihaz bilgileri ve arıza geçmişi alınır. Yerinde uygulanabilen dış bağlantı ve ön kontroller tamamlandıktan sonra panel sökümü veya elektronik kart ölçümü gereken televizyonlar atölye sürecine alınır.
LED bar değişiminde işlem kapsamı şu sırayla belirlenir:
-
Arıza belirtisi doğrulanır.
-
Işık testi uygulanır.
-
Güç kartı ve LED sürücü çıkışı ölçülür.
-
Panel kodu üzerinden uyumlu LED takımı belirlenir.
-
İşlem ve ücret bilgisi kullanıcıya açıklanır.
-
Kullanıcı onayı sonrasında panel sökümü gerçekleştirilir.
-
LED takımı değiştirilir.
-
Işık dağılımı ve sürücü değerleri kontrol edilir.
-
Televizyon uzun süreli çalışma testine alınır.
-
Yapılan işlem ve kullanım bilgileri açıklanarak teslim gerçekleştirilir.
Servis Sonrasında Hangi Bilgiler Verilmelidir?
Teslim sırasında kullanıcıya yapılan işlem, değiştirilen parça, gerçekleştirilen ölçümler ve uygulanan testler açıklanmalıdır.
Servis kaydında şu bilgilerin bulunması gerekir:
-
Televizyonun marka ve modeli
-
Servise alınma tarihi
-
Kullanıcının bildirdiği arıza
-
Teknik kontrolde belirlenen arızalı bölüm
-
Değiştirilen LED takımının bilgisi
-
Güç kartı veya sürücü devresine işlem uygulanıp uygulanmadığı
-
Teslim öncesinde gerçekleştirilen testler
-
İşlem ve parça garanti kapsamı
Garanti kapsamı, kullanıcı hataları ve servis sürecine ilişkin ayrıntılar Garanti ve Servis Politikası sayfasında açıklanmaktadır.
Servis Kaydı İçin Bilgi Alın
Ses var görüntü yok, ekran kararması, kısa süre görüntü gelip kaybolması, bölgesel kararma veya LED renk değişimi bulunan televizyonlarda marka ve tam model koduyla servis kaydı oluşturulmalıdır.
Beylikdüzü, Esenyurt ve Büyükçekmece bölgelerindeki televizyon arızaları için iletişim sayfası üzerinden cihaz ve arıza bilgileri iletilebilir.
Teknik Kontrol ve Uzmanlık Notu
Bu içerik, Beylikdüzü Elektronik’in televizyon tamiri alanındaki teknik servis deneyimi esas alınarak hazırlanmıştır. Ses var görüntü yok arızalarında yalnızca LED bar değerlendirilmez; güç kartı, LED sürücü devresi, T-Con kartı, LVDS hattı, anakart görüntü çıkışı ve panel bağlantıları birlikte kontrol edilir.
Kullanıcı müdahalesi; priz, bağlantı kablosu, kaynak seçimi, haricî cihaz ve güvenli ışık testiyle sınırlıdır. Panel sökümü, LED test cihazıyla ölçüm, güç kartı kontrolü ve elektronik kart müdahalesi teknik servis ortamında gerçekleştirilir.
Hazırlayan: Beylikdüzü Elektronik Teknik Servis Ekibi
Uzmanlık alanı: Televizyon tamiri, LED bar değişimi, güç kartı, T-Con kartı, anakart ve panel bağlantısı arızaları
Son güncelleme: 21.07.2026
Sıkça Sorulan Sorular
Paylaş
Hizmetlerimiz hakkında bilgi alın
Teklif ve sorularınız için iletişime geçebilirsiniz.
